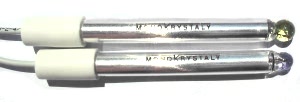

Skleněné pH elektrody - série 21

ph elektroda

Standartní délka elektrody je 150mm. Membrána elektrody je tvořena vhodnou citlivou sklovinou. Spojení citlivé membrány s koaxiálním kabelem je realizováno kapalným kontaktem. Koaxiální kabel je standartně zakončen BNC konektorem. Na požádání zákazníka jej lze nahradit například konektorem DIN. Sklo použité na tělo elektrody má zvýšenou chemickou odolnost a snížený výluh. Tělo elektrody je stíněno kovovou fólií.

Tabulka parametrů pH a sodíkových elektrod

Elektroda Typ Tep.
rozsah [°C]		 El.
odpor. [MOhm]*		 Konc. rozsah [mol/l] Doporuč. ref.
elektroda		 Max. výtok
elektrolytu [μl/h]
pH 01-21 0-80 200 100 - 10-14 RCE 101 x
sodíková 11-21 0-80 150 10-1 - 10-6 RAE 102 x
pH 01-21RX 0-80 200 100 - 10-14 RRE 131RX x
pH kombinovaná 01-29 0-80 200 100 - 10-14 x 10
pH kombinovaná s nízkým odporem 01-29LR 0-80 < 50 100 - 10-13 x 10
pH mikro 01-32 0-80 500 100 - 10-14 x 10
pH vpichovací 01-33 0-80 500 100 - 10-12 x 10
pH vpichovací 01-34 0-80 200 100 - 10-12 x 10
pH plochá mem. 01-36 0-80 500 100 - 10-12 x 10
pH kombinovaná 01-29RX 0-80 200 100 - 10-14 x 10
pH vpichovací 01-33RX 0-80 500 100 - 10-12 x 10
sodíková kombinovaná 11-29 0-80 150 10-1 - 10-6 x 10

* - maximální elektrický odpor při 25°C

pH kombinované elektrody - série 29

kombinovaná elektroda

Elektrody mají skleněnou membránu a zabudovaný externí referentní systém. Spojení membrány s koaxiálním kabelem je realizováno kapalným kontaktem. Kabel je zakončen BNC konektorem. Ve vnějším plášti je uložen referentní Ag/AgCl systém. Vnější referentní elektroda je plněna 1M KCl. Sklo elektrodového pouzdra je odolné vůči většině běžných chemikálií a má snížený výluh. Délka těla elektrody je běžně 145mm.

pH mikroelektrody - série 32

ph mikroelektroda

Tyto typy elektrod jsou vyráběny s malou baňkou o průměru 6mm. Jsou vhodné pro stanovení pH roztoků v malých objemech vzorků. Keramický spoj referentní elektrody je uložen těsné blízkosti měřicí baňky.

pH vpichovací elektrody - série 33

ph vpichovací elektroda

Měřící část elektrod je tvarována do bodce a v těsné blízkosti bodce je rovněž vyústění vnitřní referentní Ag/AgCl elektrody. Užívají se k měření v měkých materiálech (maso,sýry...).

pH vpichovací elektrody s velkým hrotem - série 34

ph vpichovací elektroda s velkým hrotem

Měřící část elektrody je do tvaru velkého hrotu s průměrem okolo 12mm. V blízkosti hrotu je vyústěn Ag/AgCl referentní systém. Hodí se pro měření pH v půdách a hrubých směsích. Je mechanicky odolná.

pH Kombinované s plochou membránou - série 36

ph kombinovaná elektroda s plochou membránou

Skleněná membrána je tvořena plochou skleněnou membránou o průměru okolo 6 mm. Elektrody se používají ke stanovení pH vlhkého papíru nebo kůže.

Elektrody s doplňkovým označením MR

Tyto elektrody mají mechanicky odolnou baňku , tvořenou membránou se zesílenenou stěnou

Elektrody s doplňkovým označením P

ph kombinovaná elektroda s epoxidovým pouzdrem

Tyto elektrody mají plastické epoxidové pouzdro. Skleněná membrána je chráněna stěnou z platické hmoty. Epoxidové pouzdro má dobrou odolnost nejen vůči kyselinám a zásadám, ale i vůči běžným organickým rozpouštědlům, jako je třeba aceton.

pH elektrody s doplňkovým označením PV

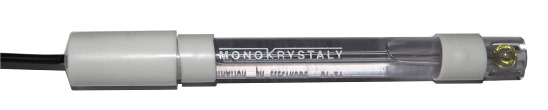

elektrody v PVC pouzdře

Tyto pH elektrody mají PVC pouzdro. Skleněná banička je chráněna stěnou z tohoto plastu. PVC odolává minerálním kyselinám a zásadám. Konstrukce je primárně určena k měření ve vodných roztocích. Významnou předností je nízká cena.

Elektrody s doplňkovým označením HP

Tyto elektrody mají skleněnou membránu tvořenou speciální sklovinou, vhodnou pro měření pH v alkalické oblasti.

Elektrody s doplňkovým indexem RX

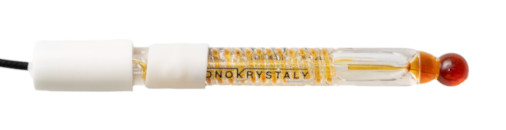

01-29RX

Tyto elektrody mají jako referentní systém redox systém. Výhoda elektrod spočívá v lepším chování během teplotních změn.

Elektrody s doplňkovým označením LR

Tyto pH elektrody mají velmi nízký elektrický odpor. Jsou vhodné zejména, pokud je třeba měřit v nižších teplotách (méně než 10 stupňů celsia).

Elektrody s doplňkovým označením BJ

Toto jsou kombinované elektrody s BNC konektorem v hlavě elektrody.

Elektrody s doplňkovým označením RCE

Toto jsou kombinované elektrody s vnějším kalomelovým referentním systémem. Elektrody mají vysokou stabilitu potenciálu vnější referentní elektrody.

Jiné délky skleněných elektrod

Všechny skleněné elektrody lze na požádání vyrobit i v jiných délkách, než je uvedeno na obrázcích.

Speciální konstrukční varianty

Kromě klasického provedení nabízí i speciální konstrukční varianty, například pro měření v organických rozpozuštědlech s menšinovým podílem vody.

01-29 LRQ 01-29 LRQ
